Membikin pengatur nada dengan 4 potensio bisa anda lakukan dengan mengkloning skema dari sebuah servis manual ampli merk CARVIN seri X30 dan X60.

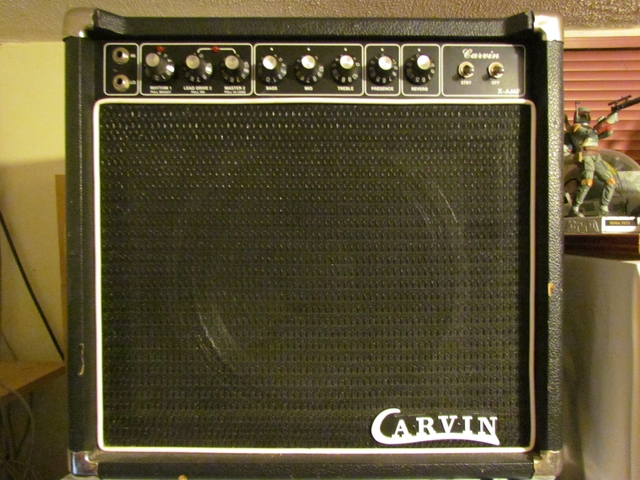

CARVIN X30 dan X60 adalah seri amplifier gitar buatan 80-an yang potensio Tone Control nya berjumlah 3 buah + 1 potensio untuk PRESENCE. Penampakan asli ampli adalah SEMACAM INI.
Yang saya heran di sini adalah potensio Presence ini menjadi satu dalam rangkaian tetapi berpisah dalam tampilan depan amplinya.
Berikut ini adalah potongan skema dari Ampli gitar buatan CARVIn era 80-an ini:
Dengan melihat skema ini maka kita bisa tahu bahwa Tone Control ini bergaya Cascade, atau bertingkat.
Dalam rangkaian ini ada 4 buah OPAMP, OPAMP pertama sebagai pembalik fasa dan penguat level, OPAMP kedua sebagai pengatur nada middle dan presence, OPAMP ketiga sebagai pengatur TREBLE dan BASS, serta OPAMP ke-empat sebagai pembalik fasa.
Bertingkat di sini berarti setelah ada Tone Control tingkat pertama, maka masuk ke OPAMp Tone Control lagi sebagai tingkat kedua.
Akan tetapi di sini saya jelaskan bahwa audio pada tingkat kedua tidak terganggu oleh tingkat pertama karena sinyal mereka ini lewat saja melalui resistor bypass R43 dn R feedback R44.
OPAMP nomer dua hanya mengolah nada middle cenderung tinggi dan middle cenderung rendah saja, sementara untuk sinyal Trebele dan Bass tidak ikut terkontrol karena mereka nyelongon saja lewat R43 dan R44.
OPAMP ketiga bertugas sebagai pengatur nada bagi frekwensi HI dan LOW atau biasa orang menyebut dengan TREBLE dan BASS.
Output dari OPAMp ketiga ini masih masuk lagi ke OPAMP ke empat untuk membalik fasa sinyal input.
Melakukan kloning rangkaian ini bagi saya tidak begitu sulit karena rangkaiannya lumrah dan tidak sulit.
