SPIRIT M4 adalah nama varian mixer buatan SOUNDCRAFT pada era 90-an. memiliki 12 kanal input dan 4 potensio untuk urusan Tone Controlnya.

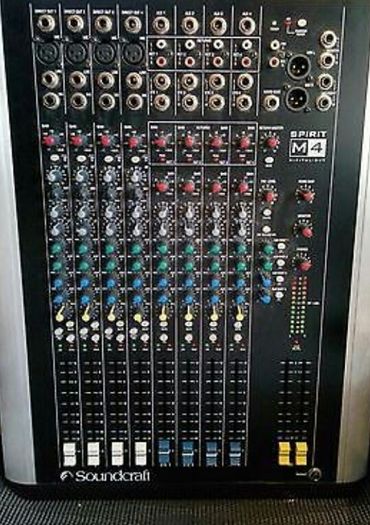

Penampakan mixer adalah seperti PADA LINK INI.
 |

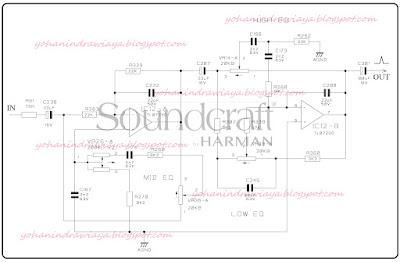

| Seksi Tone Control pada SOUNDCRAFT SPIRIT M4 |
Skema rangkaian ini terdiri dari 2 tingkat OPAMP. tingkat pertama untuk mengatur dan memilih nada MIDDLE, sementara OPAMP kedua untuk mengatur gain frekwensi TREBLE dan BASS.
Sinyal masuk adalah ke potensio GAIN VR36A dan R303. Sinyal yang masuk ke potensio cenderung sinyal dengan frekwensi MIDDLE dan semua sinyal lainnya masuk ke R303 untuk mendapatkan penguatan 1 x melalui perbandingan R feedback R329 terhadap R330.
Range frekwensi Middle ini tergantung dari nilai C174 dan C187 serta nilai potensio Mid Range.
OPAMP kedua menggunakan prinsip Baxandall umumnya dengan nilai kapasitor dan resistor menurut racikan SOUNDCRAFT tersendiri.
