Rangkaian OTL dengan modal transistor jengkol ( kemasan TO-3 ) lawas masih banyak saya temui di ratusan skema amplifier lawas seperti pada AKAI AA5500 ini.

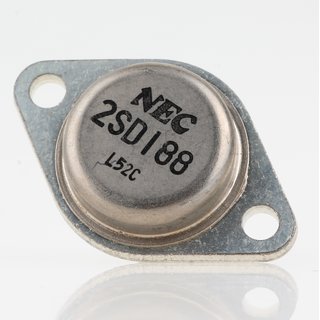

Skema pada amplifier ini ,menggunakan transistor jengkol nomer 2SD188 yang terkenal pada era 70-an yang mana pada saat itu ia mampu menghasilkan dissipasi daya hingga 60 WATT ( Datasheets ).
Berikut ini adalah potongan skema Seksi Power Amplifier gaya OTL dari AKAI AA5500:
Tegangan supplai untuk rangkaian ini menggunakan 2 macam supplai, yakni asimetris 22 Volt dan Asimetris 60VDC.
22 Volt di sini sebagai supplai untuk blok preamp sementara yang 60 Volt untuk blok Driver dan Final Power.
Preamplifier di sini menggunakan transistor tunggal dengan nomer 2SC900.
Ada feedback positif dari output lewat R8 untuk menstabilkan amplifikasi.
Tersedia pula 2 trimpot yang bekerja untuk setting arus bias bagi Transistor final output ( VR2 ) dan sebagai penentu tegangan output mendekati separuh VCC ( VR1 ).
Rangkaian Power OTL ini termasuk mudah untuk kita lakukan kloning dan mengganti nomer transistor sesuai dengan karakter persamaan transistor yang ada pada skema rangkaian di atas.
Penampakan transistor LIHAT SINI BRO.
