Pada saat kelayapan di internet saya menemukan skema Tone Control dengan gaya 3 tingkat Baxandall di setiap OPAMP melibatkan 2 potensio sehingga total potensio pengatur nada adalah 6 potensio.

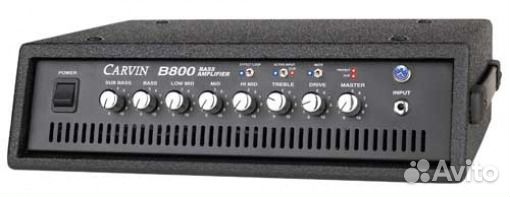

Skema ini saya peroleh dari Ampli gitar Bass buatan CARVIN B800 yang terkenal pada era 2000-an. Penampakan bisa LIHAT SINI.
Potensio di sini total 8 buah dan 6 buah terpakai untuk urusan nada. Di situ saya juga melihat jika ampli ini mampu menghasilkan output 300 Watt pada beban 8 Ohm, 500 Watt pada beban 4 Ohm dan 800 Watt pada beban 2 Ohm.
Akan tetapi urusan power tidak saya bahas di sini. Saya tertarik untuk menampilkan skema Tone Controlnya saja.
Untuk mendapatkan skema rangkaian Tone Control ini bisa AMBIL DI SINI.
Skema hasil pangkas adalah seperti di bawah ini:.
Dari sini kita bisa lihat bahwa rangkain terdiri dari 3 buah Baxandall tone control yang bebaris secara CASCADE / bertingkat.
Tingkat pertama untuk mengurus nada TREBLE dan LOW MID, tingkat kedua untuk HI MID dan BASS, serta OPAMP terakhir sebagai pengatur nada MID dan SUB BASS.
Pada tiap OPAMP tersedia resistor bypass dengan GAIN 0 dB untuk meloloskan frekwensi selain yang diatur ole OPAMP. Resistor tersebut adalah R15/R115, R119/R18, serta R20/R19.
Tegangan supplai untuk rangkaian ini adalah 15VDC simetris dan OPAMP yang dipakai untuk urusan ini adalah nomer JRC4560 dan NJM4580.
Anda bisa membuat kloningan rangkaian ini hanya dengan bermodalkan OPAMP biasa seperti RC4558 , TL072 dan lainnya selama ia adalah IC Low Noise.
