OCL 200 WATT CICLOTRON DBS2000

OCL 200 Watt buatan CICLOTRON kali ini saya ambil dari seri DBS2000 yang menggunakan 2 pasang transistor daya dengan nomer 2SC5198 / 2SC1964.

Dengan modal 2 transistor daya yang masing-masing mengeluarkan daya hingga 100 Watt ( DATASHEETS ) maka memungkinkan bagi rangkaian ini untuk mencapai daya maksimal hingga 200 Watt.

Tegangan supplai pada rangkaian ini memerlukan 62VDC simteris. Tegangan ini cocok untuk beban speaker 8 Ohm namun beresiko untuk beban 4 Ohm.

Jika anda menggunakan beban 4 Ohm maka saya sarankan untuk menurunkan tegangan supplai rangkaian ini menjadi 45V smpai 48V saja.

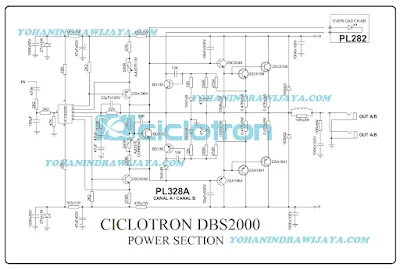

Berikut adalah skema amplifier buatan CICLOTRON seri DBS2000:

KLIK GAMBAR UNTUK MEMPERJELAS BRO

Ciclotron BDS 2000

Pada skema nampak bahwa rangkaian ini seperti rangkaian simetris.

Preamp menggunakan sebuah IC dengan nomer IC1002/20 yang merupakan modul hibrid buatan CICLOTRON seperti ini:

Modul ini menggunakan 4 transistor yang bekerja sebagai penguat differensial dan resistor stabillizer emitor.

GAIN rangkaian ini tergantung dari pembagian antara R feedback 22K terhadap R input 620 Ohm.

Selanjutnya output rangkaian ini masuk ke seksi penguat tegangan yang menggunakan transistor A1964 / C5248.

Antara kolektor transistor penguat tegangan ini ada transitor yang bertugas sebagai Servo Driver yang menggunakan transistor nomer BD135.

Servo Driver ini bertugas untuk menjaga arus IDLE transistor final output yang angka nya tergantung dari setting putaran dari trimpot yang terkonek ke basis transistor servo driver.

Selanjutnya sinyal ini masuk ke driver amplifier yang menggunakan nomer 2SC5248 / 2SA1964.

Terakhir adalah transistor final output dengan nomer 2SC5198 / 2SA1941.

NOTE:

IC modul 1002/20 ini masih memungkinkan untuk kita kloning.
