SKEMA KEBOGIRO TOA TANGTUNG
Postingan ini tentang sebuah PCB ombro dengan judul KEBOGIRO TOA yang banyak beredar di pasaran.
Kebogiro adalah nama sebuah kit Driver buatan anak bangsa yang menggunakan prinsip OCL dengan tegangan antara 35VDC hingga 65VDC simetris yang cocok untuk menjadi power ampli bagi beban speaker jenis TOA.
TOA adalah istilah yang umum dipakai untuk menamakan jenis speaker corong dan memiliki range nada MIDDLE LOW hingga MIDDLE HIGH. Karena itu speaker ini cocok untuk menterjemahkan sinyal dari microphone saja.
BAHAN TRACING

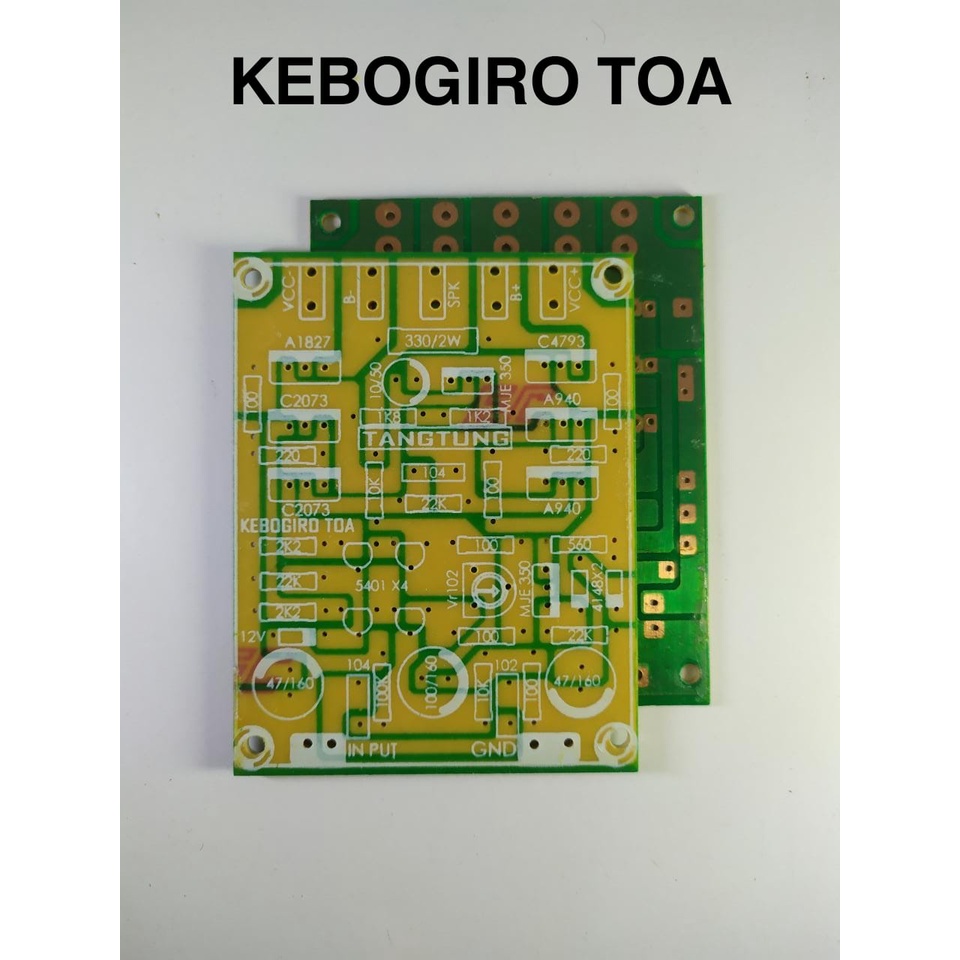

Berikut ini adalah PCB bahan tracingan saya:
GAMBAR DI SINI
Selanjutnya saya melakukan tracing atas layout PCB ini.
HASIL TRACING
Hasil tracing Amplifier versi yohanindrawijaya adalah seperti gambar di bawah ini:
 |
| Skema Tracing pada KEBOGIRO TOA |
Rangkaian power ini terdiri dari 4 blok, yakni:
- Preamp
- Voltage Amplifier Stage
- Servo Driver
- Driver Amplifier
Preamp menggunakan transistor 2N5401
Voltage Amplifier atau biasa kita sebut dengan Penguat Tegangan terdiri dari 2 transistor Q9 dan Q10.
Servo driver Q8 menggunakan transistor MJE350.
ADA YANG ANEH
Saya menemukan sesuatu yang tidak wajar dalam menterjemahkan PCB ini, seperti basis dan emitor transistor bercampur menjadi satu, arah dioda zener yang terbalik, elco yang terbalik yang tidak sesuai dengan kaidah skema Amplifier.
Berikut adalah potongannya:
 |
Seharusnya antara basis dengan emitor tidak boleh bercampur. menurut saya rangkaian yang benar adalah kita harus memotong jalur PCb ini menjadi seperti berikut ini:
 |
| Perhatikan hasil potongan pada PCB ini |
Selanjutnya adalah elco yang terbalik pada servo driver. Ini akan membahayakan rangkaian karena elco akan meledak jika telah perpasang pada catu daya. Perhatikan gambar di bawah ini:
 |
| Posisi Elco yang terbalik |
Dan terakhir adalah posisi Dioda Zener yang terbalik. Bagi saya ini tidak sesuai dengan akidah skema power amplifier. Jika zener tetap pada posisi ini maka tidak ada penstabilan tegangan 12 Volt pada basis rangkaian preamp ini.
 |
| Posisi Zener yang terbalik |
x
Demikian skema tracingan ini semoga bermanfaat buat pembaca blog ini.
