OCL 75W AIWA AA8100H

pada tanggal

 AA8100H adalah amplifier buatan AIWA pada akhir era 70-an dan menghasilkan daya hingga 2 x 30 Watt pada beban 4 Ohm.

Power Ampli ini bekerja pada tegangan 29VDC simetris dan menggunakan transistor final 2SC1986.

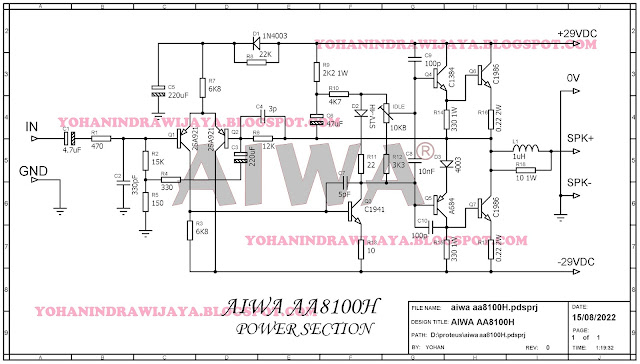

Berikut adalah skema edit dari AIWA AA8100H seksi power amplifier:

Seksi Power Amplifier pada AIWA AA8100H

Pada rangkaian ini nampak bahwa ia adalah jenis amplifier OCL yang menggunakan 4 tingkat, antara lain:

  • Preamp,
  • Penguat Tegangan,
  • Driver Amplifier,
  • Power Amplifier.

Preamp Q1 dan Q2 menggunakan transistor 2SA921.

Penguat tegangan Q3 menggunakan transistor 2SC1941.

Driver Amplifier Q4 dan Q5 menggunakan pasangan 2SC1384 dengan 2SA684.

Final Power Amplifier Q6 dan Q7 menggunakan transistor nomer 2SC1986.

Secara teori, dengan tegangan 29VDC simetris maka output power adalah mampu hingga 75Watt pada beban 4 Ohm. Akan tetapi pabrikan memberikan perhitungan karena ia hanya memberikan output 30 Watt .
