TOUR REVERB adalah nama produk dari HUGHES &KETTNER era 2000-an yang dalam pemakaiannya adalah untuk amplifier gitar.
Penampakan ampli gitar TOUR REVERB adalah seperti berikut ini:
 |
| Tampak Depan HK Tour Reverb |
Dalam aplikasinya, amplifier ini terdiri dari 3 blok rangkaian, yakni CLEAN, CRUNCH dan OVERDRIVE. Tersedia pula fitur internal EFFECT di dalamnya.

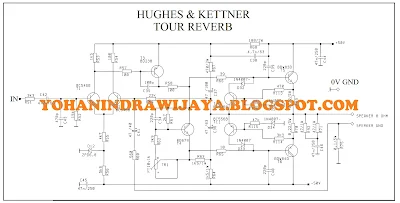

Dalam artikel ini saya membahas tentang skema Power Amplifiernya saja. Hasil editnya adalah seperti diagram skema di bawah ini:
 |
| Skema edit HK Tour Reverb |
Dari skema di atas bisa saya jelaskan seperti berikut ini:
- Preamp,
- Penguat Tegangan,
- Servo Driver,
- Over Current Protection, dan
- Final Power Amplifier
Preamplifier menggunakan transistor BC546B yang menggunakan prinsip differensial amplifier. GAIN dari rangkaian ini adalah sebesar pembagian nilai R Feedback R59 ( 22K ) terhadap R input R60 ( 560 ) + R75 ( 0,1 ).
Penguat Tegangan menggunakan transistor nomer BD238. Tanpa resistor emitor maupun elco bypass. Selanjutnya output dari penguat tegangan ini menuju ke Final Power amplifier.
Demikian dengan transistor T4 yang bertugas sebagai Servo Driver. Ia menentukan arus IDLE pada transistor final output.
Over Current Protection ( OCP ) menggunakan transistor Q10 dan Q11 yang menggunakan transistor nomer BC546B dan BC556B.
Final Output transistor menggunakan pasangan transistor nomer BDW83D dan BDW84D yang memiliki kemampuan dissipasi hingga 150 Watt.
Tegangan kerja dari rangkaian ini adalah simetris 50VDC. Secara perhitungan, dengan tegangan sebesar ini dengan beban 4 Ohm adalah ketemu daya sebesar 225 Watt. Akan tetapi ia akan ketemu angka sekitar 153 Watt pada beban 8 Ohm.
