TONE CONTROL CASCADE 3 POTENSIO RANE

Tone control Baxandall umumnya memakai 2 hingga 3 potensio untuk mengatur GAIN frekwensi audio yaitu TREBLE, BASS maupun MIDDLE.

Baca Juga :OCL 150W LEGENDARIS

Beberapa Tone Control ada yang menggunakan sistim parametris, yakni memilih frekwensi MIDDLE serta menaikkan GAIN khusus pada freqwensi tersebut.

Kali ini saya postingkan tone kontrol cascade / bertingkat dengan 3 potensio dari mixer buatan RANE MLM103, sebuah mixer pro audio 10 channel buatan RANE. Penampakan LIHAT SINI.

Dan berikut ini adalah isi dari mixer tersebut, terutama pada bagian tone kontrolnya.

Baca Juga :SPEAKER AKTIF DI MODIF JADI POWER MOBIL

klik untuk memperbesar

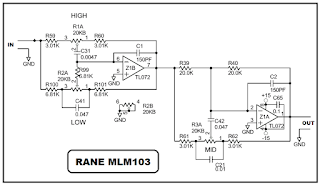

tone control

Komponen utamanya hanya menggunakan IC OPAMP tipe TL072 dan menggunakan gaya cascade baxandall untuk pengolahan tone controllnya.

Baca Juga :SKEMA POWER OCL 125W BETA THREE

OPAMP pertama bertugas sebagai tone control untuk BASS dan TREBLE.

OPAMP kedua sebagai pengatur nada MIDDLE.
