Karena salah satu transistor jebol, maka kita kadang harus beli satu pasang lagi transistor power final. Ini kadang mengganggu kita dalam hal anggaran keuangan.
Berikut ini saya ada tips untuk menggunakan OCL150W menggunakan 2 transistor 3055 saja tanpa menggunakan 2955.
1. Copotlah transistor 2955
2. Rubahlah rangkaian dengan catatan seperti berikut ini
- Berilah resistor 47 ohm 1/4 watt di tiap transistor final untuk proteksi arus lebih.
- Resistor 330 ohm antara line output dengan emitor transistor TIP32 diganti dengan resistor 47 ohm 1/2 Watt
- Antara kolektor transistor driver TIP 32 diberi resistor 330 Ohm:
- Jadinya akan seperti gambar dibawah ini:
- Selamat mencoba
Rangkaian ini pernah saya coba dengan transistor jenis SANKEN yang transistor PNP nya rusak, sehingga memakai transistor NPN saja.
Hasilnya lumayan, cuma belum saya teliti lebih mendalam perihal frekwensi respon terhadap bass, kekuatan dissipasi panas dan lain sebagainya.
Bisakah kalau kita menggunakan 2955 saja apabila 3055 nya jebol? bisa!
Caranya adalah semua transistor , diode, elco,dibalik polaritasnya dan power supply juga dibalik. Skema tetap. Masak iya sih?
Hubungi saya, nanti tak kasih tip dan triknya.
BACA JUGA ARTIKEL OCL PAKAI TRANSISTOR NPN SAJA:
CONTOH SKEMA
Selanjutnya untuk lebih membikin mantap anda, maka saya sertakan beberapa skema Power amplifier Built Up yang menggunakan Transistor final NPN saja atau sejenis dengan 2N3055.
TRAYNOR YORKVILLE YVM4
Beberapa merk power amplifier Built up yang menggunakan transistor final 3055 saja antara lain adalah buatan TRAYNOR YORKVILLE di bawah ini:
 |
| 3055 saja oleh Power amplifier merk TRAYNOR YORKVILLE |
Penjelasan skema silahkan BACA LINK INI.
KENWOOD KR5200

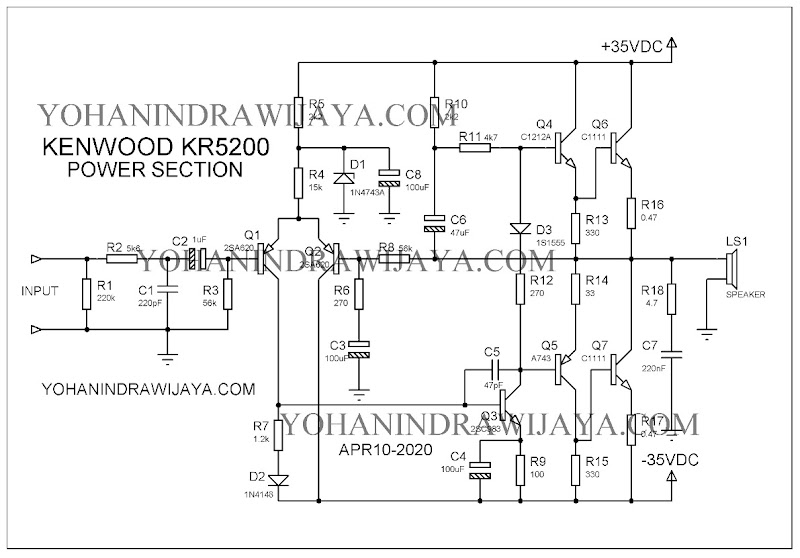

Selanjutnya ada pula Radio Penerima dengan Power amplifier buatan KENWOOD lawas nomer KR5200 yang menggunakan NPN saja:
 |
| Power amplifier KENWOOD KR5200 |
Artikel lebih banyak silahkan BACA SINI.
GIBSON G40
Gibson terkenal sebagai merk alat musik gitar. Akan tetapi ia juga membikin Power Amplifier untuk gitar buatan mereka.
Di antara power amplifier mereka, GIBSON membikin power yang menggunakan transistor NPN saja yaitu TIP33B sebagai Final Power amplifier seperti gambar di bawah ini:
Lebih Lengkap tentang skema BACA ARTIKEL INI.
MAGNAT CLASSIC 480
MAGNAT CLASSIC 480 adalah sebuah nama Power Amplifier mobil buatan MAGNAT yang menggunakan transistor NPN saja sejenis 2N3055. Menggunakan tegangan supplai 24VDC simetris untuk menghasilkan daya hingga 50 Watt
Info artikel lebih banyak silahkan BACA LINK INI YA BRO.
CARLSBRO 90
Carlsbro seri COBRA 90 adalah amplifier buatan CARLSBRO yang menggunakan transistor final 2N3055 saja dan menghasilkan daya hingga 90 Watt.
Dengan menggunakan tegangan supplai 35 Volt simetris serta ada tambahan fitur Over Current Protection membikin rangkaian power ini lebih aman dari masalah hubung singkat pada kabel maupun beban ke output.
Info artikel tentang CARLSBRO COBRA 90 BACA SINI.
RANDALL
Saya memodifikasi skema amplfiier buatan RANDALL RG yang telah saya beri nama OCL CAP BRANDALL.
Power amplifier ini menggunakan transistor final 2N3055 saja dan memerlukan tegangan supplai 40VDC simetris.
Skema hasil edit adalah seperti di bawah ini:
 |
| OCL cap BRANDALL |
Rangkaian power telah dilengkapi dengan kapasitor boostrap feedback dan kapasitor feedback negatif dari terminal negatif speaker .
Juga tersedia trimpot untuk menentukan arus idle buat arus emitor pada transistor Final Power.
Artikel lebih jelas tentang OCL CAP BRANDALL silahkan baca DI SINI.
REVOX 3055
Sebuah power Amplifier merk Revox seri A78 juga membuat sebuah seri amplifier yang menggunakan transistor final 2N3055 sebagai penguat akhirnya.
Dengan menggunakan tegangan simetris 41 VDC, power amplifier ini mampu menghasilkan peak power hingga 100 Watt.
Skema edit power amplifier adalah seperti gambar di bawah ini:
Power amplifier ini tidak menggunakan preamp ekor panjang atau biasa orang memanggil dengan nama Differensial Amplifier.
Fitur tambahan di sini adalah DC Ofsett untuk membikin output ke speaker menjadi 0 Volt.
Artikel tentang OCL REVOX ini silahkan baca SINI BRO
