PIONEER GM-X622, POWER MOBIL 150W

PIONEER GM-X622 adalah Power Mobil buatan PIONEER sekitar tahun 2000 an. Menurut manualnya, Power ini memiliki kemampuan mengeluarkan daya sampai 300W dengan beban 4 Ohm mode BTL dan dengan tegangan catu sebesar 32VDC simetris . Untuk daya rata rata adalah sekitar 100W per channel ( kiri maupun kanan ).
Berikut ini skema bagian power amplifiernya:


klik gambar untuk memperbesar

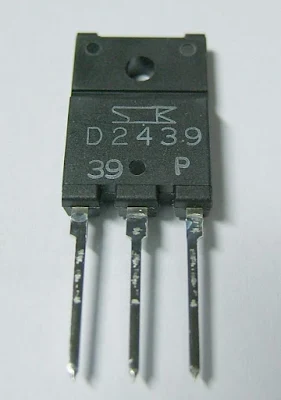

Transistor Output dari Power ini menggunakan type D2439 ( 80W,150V,10A   )berpasangan dengan B1587 yang kedua transistor ini adalah jenis Darlington yang memiliki hfe sangat besar, karena didalamnya ada 2buah transistor yang dijadikan 1 kemasan.


2SD2439


Skema Power ini lebih rumit daripada skema skema yang saya tampilkan di halaman sebelumnya. Tentu saja perlu kehati hatian dalam rangka membuat tembakan / PCB tiruannya.
