Mixer buatan DENON dengan seri DNX900 termasuk mixer yang melibatkan unsur digital pada sistim prosesing audionya dan pada tulisan ini saya hanya ambil bagian analognya saja yakni pada seksi Preamp MIC dan Tone Control nya.
Mixer buatan DENON ini buatan era 2000-an yang beberapa reviewer menyebutnys sebagai Mixer Digital.
SKEMA
Mendapatkan skema dari mixer ini silahkan ambil LINK INI. Part atau komponen LIHAT SINI.
Berikut ini adalah skema hasil pangkasan dan edit dari skema aslinya:

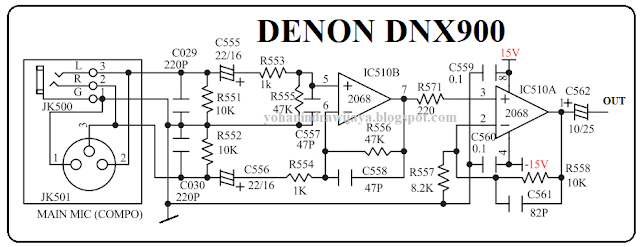

1. MIC PREAMP
Preamp mic pada mixer ini menggunakan gaya input simetris.
Perhatikan gambar di bawah ini:
Dua sinyal dari mic adalah balan dan berubah menjadi unbalan oleh IC510B.
Seanjutnya OPAMP IC510A bertugas sebagai buffer amplifier atas sinyal dari OPAMP sebelumnya.
2. TONE CONTROL
Output dari OPAMP mic preamp tadi akan masuk ke rangkaian Tone Control dibawah ini.
Tersedia 3 potensio untuk mengatur nada Bass, MID, dan TREBLE.
Khusus pada nada MID, ia memposisikan diri sebagai komparator nada tinggi dan rendah.
Output dari potensio TREBLE dan BASS masuk ke input OPAMP (-) sedangkan output dari potensio MID masuk ke inut OPAMP (+).
