Skema ini saya dapat dari sebuah servis manual Integrated Amplifier merk DENON seri AVR890 yang setiap kanalnya menggunakan transistor Final Power jenis Darlington dengan kemampuan dissipasi daya hingga 130 Watt pada mode OCL.

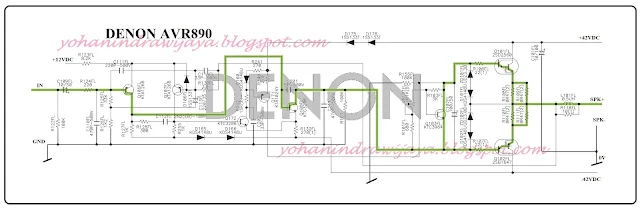

Skema hasil pangkas dan edit adalah sebagai berikut:
Pada seksi preamp memerlukan tegangan supplai +12 VDC untuk mencatu Q106 dan Q107.
GAIN rangkaian tergantung dari perbandingan nilai R feedback R130 ( 33K ) terhadap R input R126 ( 1K2 ).
Pada skema di atas nampak bahwa pada seksi Penguat tegangan menggunakan 3 transistor untuk membikin penguatan tegangan menjadi lebih stabil daripada menggunakan 1 transistor ( Q108 saja ) seperti biasanya.
Pada rangkaian ini tersedia trimpot untuk menentukan arus idle pada Final Transistor Power. Transistor Servo bias ini adalah Q103.
Transistor Final Darlington menggunakan pasangan nomer 2SD2560 / 2SB1647 yang memiliki kemampuan dissipasi daya hingga 130 Watt ( DATASHEETS ).
