Transistor MP150S dengan MN150S adalah pasangan transistor power yang memiliki dissipasi daya hingga 150 Watt yang dipakai untuk komponen final output pada sebuah amplifier OCL buatan INTEGRA.
Seri Power amplifier ini adalah INTEGRA DTR-4.6 yang hadir pada era 2000-an. Hadir dengan fitur remote control untuk memudahkan operator mengoperasikan Integrated Amplifier ini.
Penampakan power LIHAT SINI. Isi dalam SEPERTI INI.
SKEMA

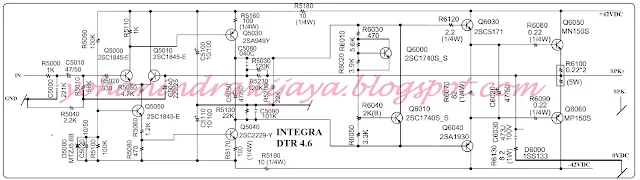

Berikut ini adalah skema hasil edit dan pangkasan dari skema aslinya:
Dari skema di atas maka kita bisa mengetahui bahwa rangkaian ini memerlukan tegangan supplai 42 VDC simetris untuk mensupplai transistor final.
Dengan supplai sebesar tegangan ini maka akan memungkinkan bagi transistor untuk menghasilkan dissipasi daya hingga 150 Watt pada beban 4 Ohm.
Dan benar bahwa menurut DATASHEET mengatakan bahwa transistor final power adalah mampu menghasilkan daya hingga 150 Watt.
