XR20 dan XR24 adalah nama seri mixer buatan CREST pada era 2000-an yang setiap kanalnya berisikan banyak potensio namun memiliki 6 buah pot hanya untuk Tone Control .
Penampakan mixer adalah seperti berikut:
 |
| Sumber: yohanindrawijaya_com |
Dari gambar di atas jika kita hitung maka hanya ada 16 input ,padahal mengatakan 20 kanal.
Ini maksudnya adalah mixer ini terdiri dari 12 kanal input mono ( 1 x 12 ) dan 4 kanal input stereo ( 2 x 4 ) =12+8 =20 total kanal input.
Bagaimana dengan skemanya?
SKEMA
untuk mendapatkan skema semua rangkaian silahkan AMBIL PADA LINK INI.
Namun karena saya hanya tertarik dengan skema Tone Controlnya saja maka hasil pangkas dan edit adalah seperti di bawah ini:
 |

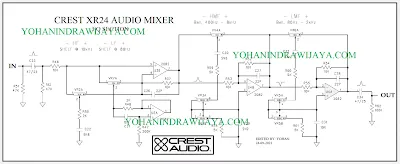

| CREST XR24 TONE CONTROL |
Dari skema ini saya dapatkan informasi bahwa rangkaian Tone Control ini terdiri dari 3 tingkat pengolahan, yakni OPAMp 3B, 4B dan terakhir 4A.
Penguat pertama mengatur High Frekwensi dan Low Frekwensi yang prinsip rangkainnya mirip dengan equalizer namun dengan rangkaian lebih sederhana.
OPAMP kedua bertugas untuk mengatur Range Frekwensi HMF ( Hi Mid Freq ) oleh potensio VR3 ( berisikan 2 potensio atau biasa orang menyebur dengan nama potensio stereo ) serta mengatur GAIN oleh potensio VR 4.
Dan OPAMp yang ke tiga bertugas sama dengan OPAMp kedua hanya saja ia mengatur nada dengan range LMF ( Lo Middle Freq ) antara 80Hz hingga 2kHz oleh potensio VR5 serta GAIN oleh VR6.
CATATAN
Tegangan supplai untuk OPAMP adalah simetris 15VDC. untuk IC OPAMP nomer 2082 ini, pin 4 mendapatkan supplai negatif dan pin 8 mendapatkan supplai positip.
Jika anda ingin melakukan kloning rangkaian ini, OPAMp bisa anda ganti dengan type low noise lainnya seperti TL072 atau NE5532.
