YX15P adalah Speaker Aktif buatan YORKVILLE pada era 2000-an.
Dengan daya 200 Watt untuk BASS dan 100 Watt untuk TREBLE, maka speaker aktif ini sudah cukup untuk mengisi ruangan dengan ukuran 100 meter persegi.
Pada tulisan ini saya potongkan dan ambilkan skema preamp mic dan Line preamp nya.
Preamp pada rangkaian speaker aktif ini menggunakan 5 buah potensio yang tugasnya antara lain adalah:
- MIC GAIN
- VOLUME GAIN / MIC
- TREBLE
- MIDDLE
- BASS
X
SKEMA
Berikut ini adalah skema nya:
 |

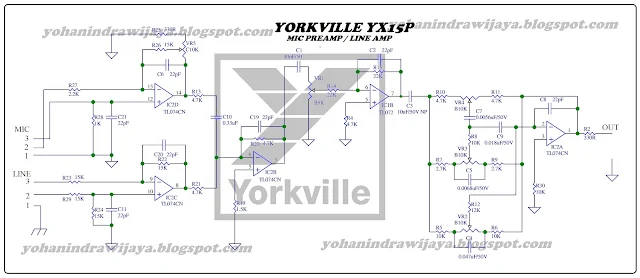

| Seksi preamp dan Line amp pada YORKVILLE YX15P |
Pin MIC menggunakan XLR yang berarti OPAMP untuk pengolah MIC adalah penguat balance.
Pin LINE juga menggunakan soket XLR yang juga balance.
Kedua sinyal input ini masuk ke masing - masing OPAMP untuk pengubah balan to unbalance amplifier.
Output dari kedua OPAMP ini bertemu pada pin 6 pada IC2B. Ini berarti OPAMP ini bertugas sebagai master Mixer untuk 2 buah input.
Setelah 2 input ini bercampur, maka output dari OPMAP IC2B ini akan masuk ke potensio Volume / Level untuk masuk lagi ke OPAMP untuk amplifikasi sinyal output.
Jaringan Tone kontrol adalah mulai dari R10, R7, dan R5. Sementara itu output dari jaringan RC ini adalah c7, R8, C9, dan R12.
Kemudian sinyal ini masuk ke OPAMP IC2A untuk pengatan.
Sebagian output dari opamp ini masuk kembali ke rangkaian Tone Control sebagai pembanding atau feedback GAIN.
Setelah proses ini maka sinyal akan masuk ke seksi selanjutnya: POWER AMPLIFIER.
