SKEMA OCL 25W PIONEER CX7000

Skema kali ini adalah potongan power amplifier dari sebuah radio penerima dan player pita kaset yang sedang tren pada era 70-an.

PIONEER CX7000 adalah contoh skema yang saya ambil di sini.

Skema aslinya adalah lumayan buram dan saya harus mengedit gambar ini agak nampak bisa meng informasi kepada pembaca.

SKEMA EDIT

Berikut ini adalah skema edit dari seksi Power Amplifier buatan PIONEER dengan seri CX7000 ini:

Seksi Power Amplifier pada CX7000 PIONEER



Dari skema hasil edit ini nampak bahwa seksi power amplifier pada PIONEER CX7000 terdiri dari beberapa blok, yaitu preamplifier, penguat tegangan, driver amplifier, dan final power amplifier.

Ada beberapa fitur tambahan dari rangkaian ini, yakni Muting dan Feedback Tone Control

Berikut ini penjelasannya:

DIFFERENTIAL AMPLIFIER

Komponen utama untuk differensial preamp adalah transistor Q301 ( 2Sc1438 ). Transistor ini mendapatkan bias basis dari R395 ( 150K ) dan ada resistor feedback utama adalah R315 (150K ), elco filter C303 ( 220uF ) dan resistor R313 ( 1k6 ).

Dua resistor ini selanjutnya terhubung paralel dengan rangkaian Tone Control.

MUTING

Q313 bertugas sebagai penghubung singkat antara basis transistor ke Ground. ketika ada sinyal 10VDC, maka basis transistor akan bekerja dan sinyal masek ke transistor defferensial akan mati.

VOLTAGE AMPLIFIER STAGES

Sinyal  output dari rangkaian defferensial ini kan masuk ke transistor Q303 ( 2SC1438 ) sehingga arus DC 35VDc akan masuk ke kolektor Q303 melalui R317 ( 2K2 ), R321 ( 4K7 ), R323 ( 18 ), Diode D305 (  IS1555 ) dan D305 ( SV-4 ) serta R325 ( 47 ).

DRIVER AMPLIFIER

Menggunakan transistor Q305 ( C1211 ) dan Q307 ( A6997 ) mengalirkan arus Dc dari supply 31.7V hingga -31.7 V melalui R333 (5R6 ), R327 ( 150 ), R329 ( 5R6 ), dan R331 ( 100 ).

FINAL POWER

Komponen utama dari Final Power adalah transistor  Q309 ( 2SD525 ) dan Q311 ( 2sd525 ) serta komponen pendukungnya adalah:

R325 ( 0,5 2W ), R337 ( 0,5 2W ), L301 ( 1uH ), R341 ( 10 ), C321 ( 40nF )

2sD525 menurut datasheets mampu menghasilkan output hingga 40 Watt ( DATASHEETS ).

FEEDBACK TONE CONTROL

Tone Control pada rangkaian ini menggunakan prinsip Feedback, dimana rangkaian RC dari treble dan Bass merupakan feedback untuk menentukan besar level output.

Komponen yang terlibat adalah:

R137 ( 3K9 ), R135 ( 13K ), POT BASS ( 100K ), C125 ( 100nF ), C127 ( 27nF ), R145 ( 10 ), R341 ( 150K )

R129 ( 1K ), c121 ( 18nF ), POT TREBLE ( 100K ), R131 ( 1K2 ), R128 ( 18 ), C123 ( 4n7 ), R143 ( 51K)

KLONING AMPLIFIER INI

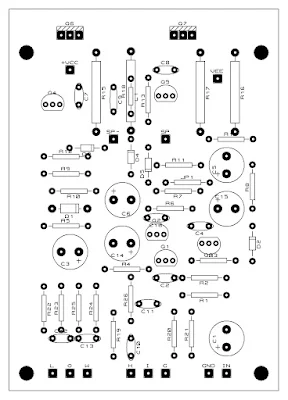

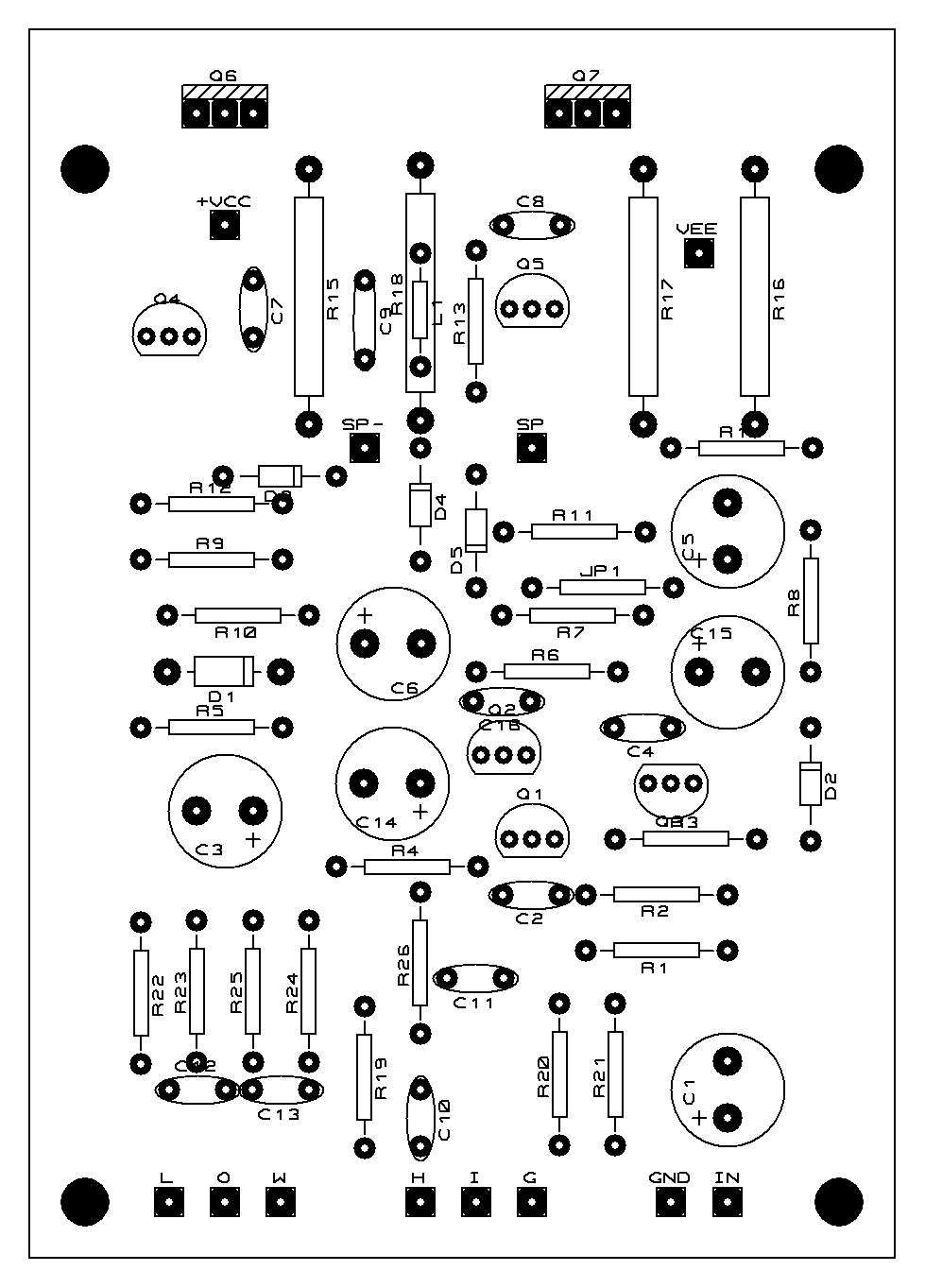

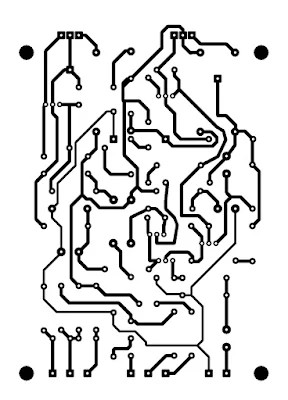

Berikut ini adalah skema PCB saran dan layout saran. Do with your own risk.

Selamat mencoba
