EQ 4 POT PADA MIXER SOUNDCRAFT FX16

Mixer Audio merk SOUNDCRAFT pada pertengahan era 90-an meluncurkan type SPIRIT dengan nama FX16.

Ia memiliki fitur Direct Output, effek audio buatan LEXICON, 2 output sub group, SUM output untuk kepentingan menambah channel dengan mixer lain, dan macam-macam kelebihan lainnya.

Penampakan Mixer adalah LIHAT SINI.

Lihat lebih banyak tentang Mixer Audio ini silahkan baca LINK SOUNDCRAFT ini.

Kali ini saya tertarik dengan skema Tone Controlnya saja karena kunci sukses dari sebuah Mixer adalah rangkaian Tone Control yang tepat takaran dan sasaran.

Tone Control SOUNCRAFT FX16 terdiri dari 4 potensio pengatur nada, yakni HI, LO, MID dan MID range.

SKEMA TONE CONTROL SOUNDCRAFT FX16

Untuk mendapatkan skema silahkan ambil pada LINK INI.

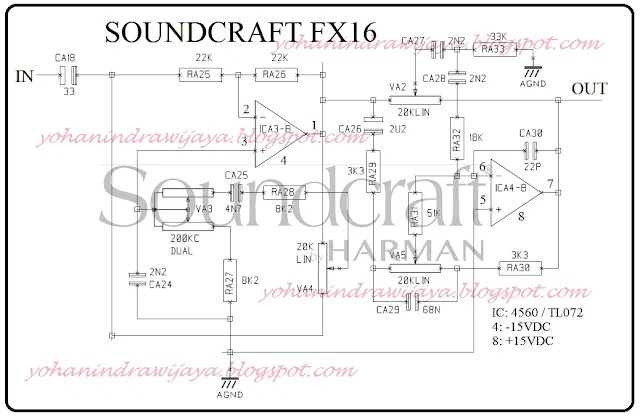

Skema hasil pangkasan adalah seperti gambar di bawah ini.

Rangkaian Tone Control ini terdiri dari 2 tingkat OPAMP, yakni tingkat pertama untuk mengatur nada MIDDLE serta RANGE frekwensinya, dan OPAMP tingkat ke 2 untuk mengatur level nada rendah dan level nada tinggi.

Sinyal input masuk ke OPAMP pertama via R25 dan Potensio VA4.

Untuk semua frekwensi selain middle akan mengalami penguatan 1x oleh perbandingan RA26/RA25.

Sedangkan sinyal middle akan masuk ke Potensio VA4 untuk pengaturan GAIN nya. Jika VA4 posisi maksimum, maka sinyal akan masuk ke RA28 dan CA25 tanpa melewati resistor VA4.

Selanjutnya potensio pemilih range VA3 bekerja untuk memilih apakah ia cenderung middle tinggi ataukah middle rendah.

Kapasitor CA24 bertugas untuk menekan nada yang terlalu tinggi sedangkan RA27 bertugas untuk membumikan nada middle apabila potensio range VA3 pada posisi minimum.
