EQUALIZER 5 CHANNEL CARVIN BR120

Equalizer 5 kanal dengan 5 tingkat OPAMP saya temukan di sebuah Mixer berPower buatan CARVIN BR120.

BR120 adalah ampli gitar buatan CARVIN yang equalizer nya menggunakan 5 channel.

SKEMA

Untuk mendapatkan skema ampli ini silahkah AMBIL DI SINI.

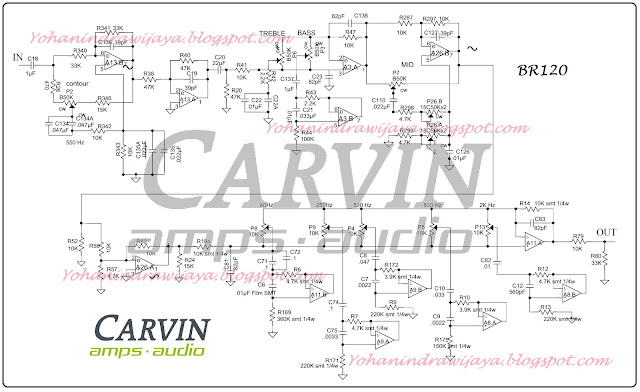

Selanjutnya hasil pangkas dan edit untuk rangkaian equalizer adalah seperti gambar di bawah ini:



Tingkat amplifikasi di sini adalah OPAMP A13 sebagai pengatur COUNTOR, selanjutnya OPAMP kedua sebagai pembalik phasa.

OPAMP ketiga sebagai mini equalizer yang mengatur frekwensi TREBLE dan BASS. Selanjutnya adalah OPAMP A26.B7 yang bertugas sebagai equalizer semi parametris untuk frekwensi MIDDLE yang bisa kita pilih range frekwensi middle nya.

Terakhir adalah OPAMP A11A  yang bertugas sebagai master amplifier pada Equalizer ini.

PENJELASAN

Semua OPAMP ini menggunakan tegangan supplai 15VDC simetris dan menggunakan IC OPAMP nomer 4560.
