TONE CONTROL 3 POT YERASOV 7000 VOLT

Skema dalam tulisan ini adalah tenatng sebuah pengatur nada atau tone control pada produk 7000 VOLT, yaitu nama sebuah Effek Gitar buatan YERASOV.

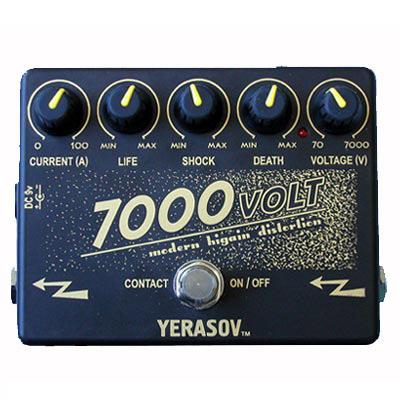

Penampakan effek gitar adalah seperti LINK BERIKUT INI.

Sementara itu pada halaman ini saya hanya ambilkan skema TONE CONTROL nya saja untuk kepentingan koleksi.

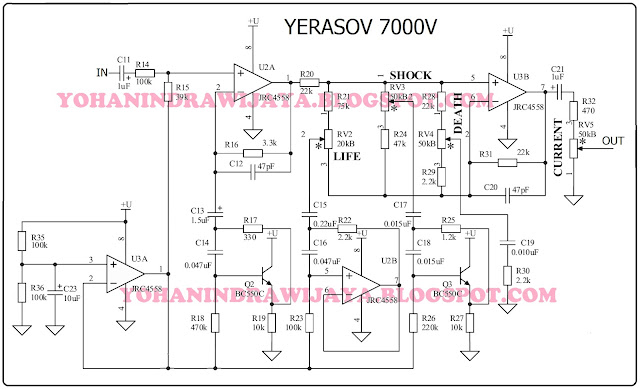

Tone Control pada efek gitar YERASOV 7000 VOLT

• LIFE adalah persamaan dari potensio BASS
• SHOCK adalah MIDDLE, serta
• DEATH adalah nada TREBLE.


Rangkaian tone control ini menggunakan tegangan tunggal 9 VDC, sehingga ia harus menggunakan fitur virtual ground yang dikerjakan oleh IC nomer U3A.
