| Skema Gambar ulang ART SLA 100 Watt |
Power ini menghasilkan daya audio hingga 100Watt pada beban 8 Ohm.
pada tulisan ini saya ambil skema Power Amplifiernya saja untuk koleksi anda.
SKEMA EDIT

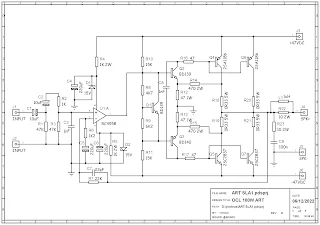

Di bawah ini adalah skema edit dari skema manual servis aslinya:
 |
| Power Amplifier ART SLA 1 |
Dari skema di atas dapat dijelaskan bahwa IC 4558 bertugas sebagai preamp sekaligus penguat tegangan.
Sementara Q3 bertugas sebagai servo driver. Q6 dan Q7 bertugas sebagai Driver Amplifier dan terakhir Q1, Q2, Q4 dan Q5 adalah pasangan transistor Final Power Amplifier.
Tegangan Supply dari amplifier ini menggunakan Simetris 47 VDC. Menurut hitungan, dengan tegangan sebesar ini maka akan mampu tercapai daya keluaran hingga 100 Watt pada beban 8 Ohm.
Jika kita melihat dissipasi daya dari transistor Q5 dan Q1, maka bisa diketahui sebesar 100 Watt ( DATASHEETS ) atau menjadi total 200 Watt karena paralel 2 pasang.
LAYOUT PCB
Berikut adalah hasil edit sederhana untuk LAYOUT Kloningan PCB ART SLA 100W:
 |
| Layout komponen ART SLA Kloningan |
JALUR PCB
Di bawah ini adalah contoh jalur PCB sisi bottom untuk anda yang ingin membikin kloningan rangkaian Ampli buatan ART SLA 100 watt ini:
Hitungan saya untuk membikin kloningan rangkaian ini tidak memakan banyak biaya karena komponen yang ada di dalam rangkaian ini adalah lumayan sedikit dan murah-murah, kecuali transistor Final Outputnya.
