OCL 25W dengan supplai simetris 37 Volt untuk beban 8 Ohm serta memiliki fitur feedback Tone Control saya temukan pada Ampli merk AKAI seri AA1125.
Para era 70-80 saat transistor sedang tenar, OCL amplifier juga mulai dikenal di dunia audio.
Bersamaan dengan itu, feedback Tone control juga dikenal untuk bersaing dengan Tone Control pasif.
Feedback Tone Control adalah sebuah pengatur nada yang inputnya berasal dari output sebuah power amplifier dan masuk kembali ke basis transistor preamplifier.

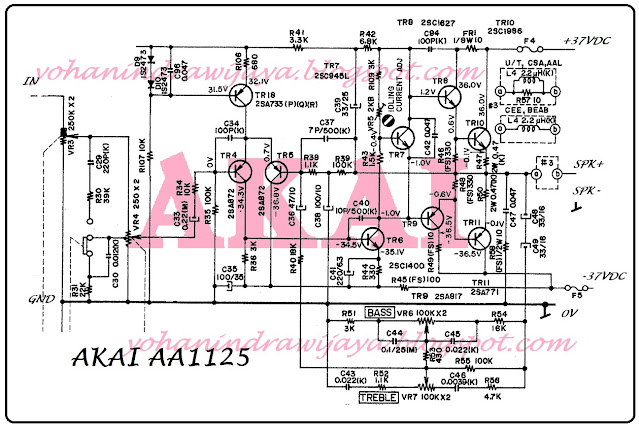

Berikut ini adalah potongan skema Power amplifier dengan feedback tone controlnya:
Power amplifier ini telah dilengkapi dengan potensio Volume, tombol LOUDNESS, Balance VR4 dengan pin potensio saling terbalik , serta ada pengatur TREBLE dan BASS.
Pada power amplifier ini menggunakan pasangan transistor seri 2SC1986 / 2SA771 yang menurut datasheets adalah 40 Watt ( DATASHEETS ). Akan tetapi pabrik hanya menjatah sampai 25 Watt saja untuk area aman bagi transistor mereka.
Pada skema nampak ada komponen bertuliskan #3 pada output menuju ke speaker adalah komponen LR ( induktor dan resistor ) yang ada nampak di atasnya sebagai penjelasan gambar.
