OCL OTL BTL TC EQ PRE: OCL 28 VOLT DARLINGTON D2495

Skema kali ini tentang Power OCL yang menggunakan transistor Darlington D2495 B1626 supplai 28 Volt simetris yang saya bawakan dari sebuah compo buatan AIWA dengan seri Z-VR55.

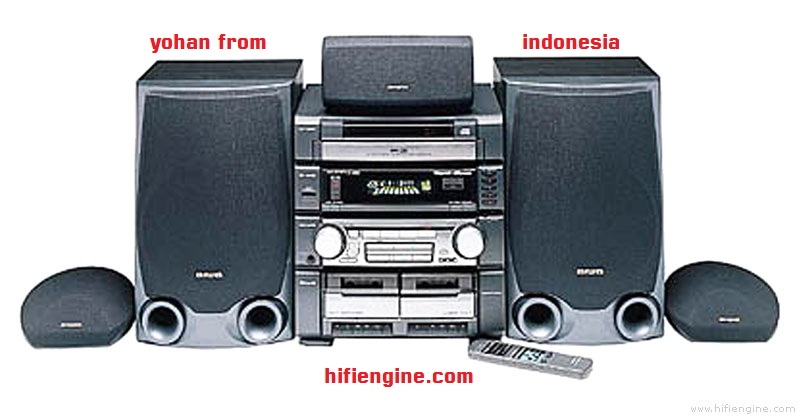

Power amplifier ini buatan 90-an atau tepatnya sekitar 1998. Penampakan audio system ini LIHAT SINI.

Dengan bentuk yang simpel namun padat, Audio System ini berisikan Power Amplifier dengan daya rendah dengan supplai 28Volt pada saat beban penuh dan hingga 32 Volt pada saat stand by.

SKEMA

Berikut ini adalah skema hasil pangkas dan edit dari AIWA Z-R55:

Dari skema power amplifier ini maka kita bisa melihat bahwa rangkaian ini termasuk sederhana, karena hanya melibatkan tiga tingkat saja yakni PREAMP, penguat tegangan, dan Final Power Amplifier.

Jika kita ingin mencari tahu berapa nilai GAIN dari ampli ini maka kita bisa melihat nilai pada R217 sebagai resistor feedback ( 22 kilo Ohm ) terhadap resistor Input R213 (680 Ohm).

Sementara itu resistor R211 dan C209 adalah filter khusus untuk nada tinggi atau treble.

Sinyal yang masuk ke preamp adalah ke Q201 selanjutnya akan masuk ke penguat tegangan Q209 yang mana di situ ada semacam transistor cermin arus yang melibatkan Q205 dan Q207.

Pada rangkaian power amplifier ini tidak menggunakan servo driver karena daya yang dihasilkan oleh power ampli ini tidak begitu besar.

Dalam bias untuk driver ini cukup menggunakan dua buah dioda D201 dan D209 yang diparalel dengan kapasitor C239.

Juga ada kapasitor sebagai Boostrap yang melibatkan resistor R219 R221 serta Elco C213.

Transistor final pada rangkaian ini adalah menggunakan transistor jenis to 220F yang dayanya tidak begitu besar.

Dalam datasheets menyebutkan bahwa dissipasi daya transistor adalah 30 watt.
