TONE CONTROL 2 POT AIWA AA8100H

 Pada tulisan ini saya isi dengan skema Tone Control buatan AIWA dengan nomer AA8100H yang berproduksi sekitar 1979.

Skema Tone Control ini termasuk sederhana karena ia hanya berisikan 2 buah transistor yang bekerja untuk 2 tingkat.

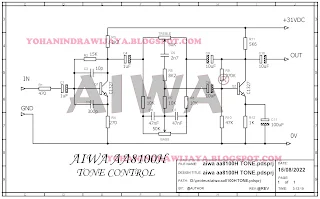

Berikut ini adalah skema edit dan gambar ulang dari skema aslinya:

Tone Control pada amplifier AIWA

Tone Control ini menggunakan tegangan kerja  31VDC.
