MIC PREAMP PADA MIXER ALTO DJM2

DJM2 adalah mixer sederhana yang peruntukannya untuk kepentingan pencampuran audio oleh DJ.

Mixer  ini bisa dikatakan sederhana karena ia berisikan hanya 1 microphone untuk komunikasi sang DJ, 2 kanal audio dari PHONO, 2 kanal LINE ( biasanya dari mesin DJ ), dan AUX.

Mixer ini buatan era 2000-an. Skema edit adalah seperti gambar di bawah ini:

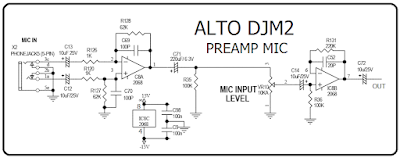

Seksi Preamp pada ALTO DJM2

Service manual mengatakan bahwa GAIN dari OPAMP pertama ini adalah 48dB. Input audio berjenis input BALANCE, yakni Phonejack 5 pin.

OPAMP untuk penguatan sinyal masuk menggunakan IC nomer NJM2068 yang terkenal Low Noise meskipun dengan GAIN yang besar.

Output dari OPAMP ini selanjutnya masuk ke Potensio LEVEL untuk mengatur sinyal audio dari sang DJ.

Seksi selanjutnya adalah tone control untuk mengatur nada. Skema seperti gambar di bawah ini:

Seksi tone Control pada ALTO DJM2

Sinyal dari OPAMP pengolah sinyal Microphone ini masuk ke OPAMP selanjutnya untuk mengatur BASS dan TREBLE nya.

Sinyal bass masuk dari R14, R44, C25, R46 dengan filter Low Frek C27, R62, dan R72.

Sementara untuk nada HI atau TREBLE masuk dari R7, C32 dengan limiter R64.

Untuk IC tone control menggunakan IC Tl074. Penampakan asli dari mixer adalah seperti gambar di bawah ini:

Wujud asli mixer DJM2 ALTO
