SKEMA TONE KONTROL MACKIE SR 408

Di Indonesia, para audiophiller menganggap merk ini adakah merk ternama dan barangnya terkenal bagus. Brand ini bersaing mendapatkan perhatian pada pecinta audio dengan merk lainnya seperti SOUNDCRAFT, YAMAHA, PEAVEY, dan sebagainya.

Orang Indonesia sebagian besar menilai bahwa jika sebuah mixer audio berharga mahal, maka bisa dipastikan alat tersebut pasti bagus. Ada rupa ada harga.

Dari beberapa produk buatan Mackie yang masuk ke Indonesia, diantaranya adalah sebuah Mixer dengan nomer SR40-8 ini.

BENTUK ASLI MIXER INI

Mixer audio buatan Mackie nomer seri ini termasuk mixer yang sangat bisa dipakai untuk rental audio hajatan level rumahan maupun semi panggung. Meskipun untuk konser juga sudah berani.

Foto barang adalah seperti berikut ini:

Sumber: Audiofanzine_com

SKEMA TONE KONTROL

Link service manual bisa ambil DI SINI, tetapi harus daftar jadi anggota dulu ya boss..

Selanjutnya setelah terunduh, maka saya lakukan pangkas dan edit untuk kepentingan mempermudah pembaca untuk memahami skemanya.

Hasil gambar adalah seperti gambar dibawah ini:

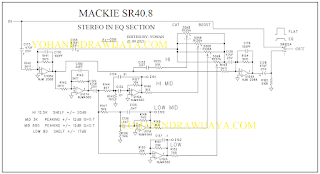

EQ STEREO MACKIE SR408

Klik gambar pada tab baru untuk memperjelas.

KETERANGAN GAMBAR

Equalizer untuk Mixer ini menggunakan gaya yang berbeda dengan skema equalizer umumnya. Jika equalizer umumnya potensio pin 1 dan pin 3 terhubung di masing masing input OPAMP inverting dan non inverting, maka untuk skema equalizer ini dibikin berbeda.

Ia menggunakan rangkaian dengan gaya shelf frekwensi. Maksudnya adalah ia menggunakan sebuah OPAMP untuk mengangkat pusat frekwensi tertentu untuk masuk ke OPAMP masternya, yakni OPAMP U104A.

Menurut skemanya, untuk frekwensi rendah bekerja  pada frekwensi 80 Hz, sedangkan frekwensi tinggi bekerja pada frekwensi 12,5 kHz.

Untuk pengatur nada tengah, disediakan 2 potensio yang masih masing bertugas untuk mengatur nada pada frekwensi tengah cenderung rendah ( LO MID ) dengan center freq 800 Hz, dan frekwensi tengah cenderung tinggi ( HI MID ) dengan center freq 3000Hz.

Power Supply untuk rangkaian ini menggunakan simetris 15VDC.

Pada skema dari pabriknya disebutkan bahwa  skema ini membutuhkan 6 buah OPAMP.

Sebenarnya ia bisa kita simpelkan dengan menggunakan 3 buah IC OPAMP yang berisikan 2 OPAMP. Total 6 OPAMP. Sedangkan komponen yang dipakai tetap menggunakan IC dengan nomer 4560.
