Tulisan ini adalah tentang sebuah skema driver hasil edit dari rangkaian Power Amplifier merk ROTEL seri 870 RB yang saya beri nama GAT TELL 870 era 90-an.
ROTEL 870 RB sendiri adalah sebuah Power Amplifier terkenal pada era nya dan menggunakan 3 pasang transistor Final Output 2SD1047 2SB817 yang pada saat itu mampu menghasilkan daya audio hingga 100 Watt ( DATASHEETS ).
Dengan skema driver ini maka saya mengharap jika rangkain ini bermanfaat bagi pecinta audio dan penghobi audio.

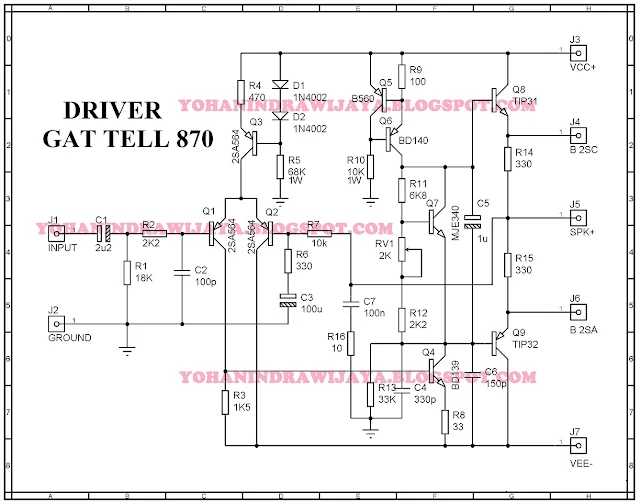

Berikut adalah skema hasil gambar ulang:
Jika anda memperhatikan skema ini maka nampaknya tidak begitu sulit untuk melakukan kloning rangkaian ini.
Tegangan supplai untuk rangkain ini menurut buku manualnya adalah 56 Volt simetris untuk melayani beban 4 Ohm.
Akan tetapi kloningan rangkain ini sanggup bekerja pada tegangan di atas 56 Volt akan tetapi tidak boleh lebih dari 70 Volt.
