Membikin kloningan ampli 150 Watt built UP buatan YAMAHA seri YAMAHA AS300 masih memungkinkan bagi anda apabila anda melihat skema dari Power Amplifier jenis OCL ini serta memberi catu daya simetris hingga 53 Volt DC.
Modal yang anda perlukan adalah 11 transistor daya rendah dan 4 buah ( 2 pasang ) transistor daya 80 Watt jaman dulu type 2SC4467 / 2SA1594.
Menurut datasheets, SPEK dari amplifier ini adalah output hingga 95 Watt stereo pada beban 4 Ohm . Meskipun dalam catatan meerka menyebutkan bahwa ayunan output dinamis mereka adalah 150 Watt pada beban 4 Ohm.
Penampakan amplifier yang asli bisa LIHAT SINI.

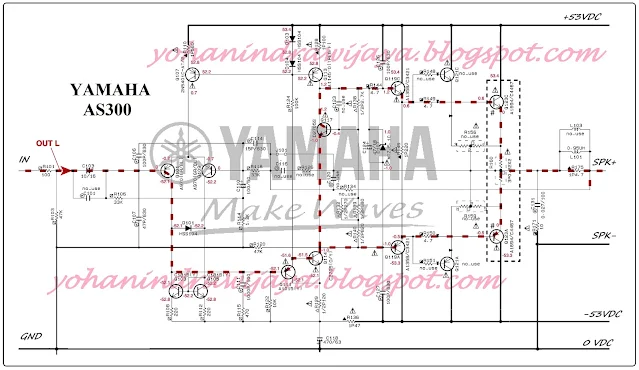

Adapun skema bahan kloningan anda adalah seperti skema hasil editan di bawah ini:
 |
| Seksi Power Amplifier pada YAMAHA AS300 |
Dengan melihat skema rangkaian ini maka akan terlihat bahwa Power Amplifier ini terdiri dari beberapa blok, yaitu:
- Preamp Differensial,
- Penguat tegangan,
- Servo Driver,
- Driver amplifier , dan
- Final Power Amplifier.
Transistor Final Output mampu menghasilkan output hingga 80 Watt ( DATASHEETS ). Karena pada blok ini terdiri dari 2 pasang transistor, maka ada peluang maksimum output hingga 160 Watt.
Jika saya hitung di sini bahwa jika kita menggunakan tegangan 53 Volt untuk rangkaian ini, maka beban 4 Ohm masih mampu dilayani oleh power amplifier ini hingga menghasilkan daya output maksimal.
