Dengan tegangan 58 Volt simetris serta sepasang transistor jengkol nomer 2SD675A dan 2SB655A maka sebenarnya anda sudah bisa membikin amplifier 100 Watt sendiri dengan mencontoh skema Power Amplifier buatan AIWA ini.
Skema ini saya jumpai pada sebuah servis manual Power Amplifier merk AIWA yang terbit era 70-an dengan seri AA8700K. Power amplifier ini pada dasarnya adalah sebuah ampli yang memiliki fitur multi input seperti Phono, AUX, LINE, Tape, Tuner.
Power Ampli ini juga tersedia seksi Pengatur Nada 2 potensio ( Treble dan Bass ) yang terletak sebelum Power Amplifier.
Penampakan ampli SEPERTI INI. Isi dalam power amplifier ini lihat di link AUDIOVINTAGE ini.

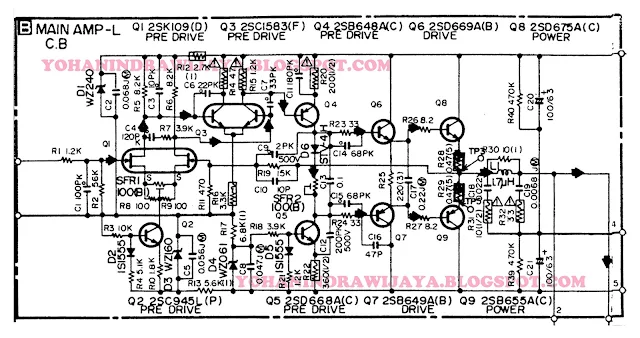

Berikut ini adalah potongan skema Power Amplifier dari AIWA AA8700K ini:
 |
| Seksi Power pada AIWA AA8700K |
PENJELASAN SKEMA
Ketika saya melihat rangkaian power supplai, maka nampak bahwa rangkaian Power Amplifier ini menggunakan tegangan simetris 58 Volt .
Q1 2sK198 adalah sepasang JFET yang bertugas sebagai penguat level tegangan masuk ke transistor preamp. Transistor ini berbentuk seperti IC larik namun berkaki 7 ( DATASHEETS ).
Diantara 2 kaki transistor Q1 ada sebuah trimpot nomer SFR01 yang bertugas sebagai DC-Offset untuk mendapatkan tegangan 0,0 Volt pada titik keluaran speaker.
Q2 2SC945 adalah transistor yang bertugas sebagai stabillizer arus bagi transistor preamp Q1.
Q3 2SC1583 adalah sepasang transistor yang sama karakter namun berada dalam satu kemasan dan memiliki dissipasi daya hanya 350mW ( DATASHEETS ).
Q4 ( B648 ) dan Q5 ( D668 ) sepasang transistor yang bertugas sebagai transistor penguat tegangan pada rangkaian ini.
Diantara kedua kolektor VAS ini saya tidak menjuampai transistor yang bertugas sebagai servo driver. Namun tersedia trimpot SFR2 untuk setting arus Idle bagi transistor driver hingga power.
Q6 ( D669 ) dan Q7 ( B649 ) adalah sepasng transistor driver amplifier, serta yang terakhir adalah transistor Final Output Q8 ( 2SD675A ) dan Q9 ( 2SB655A ).
Transistor power memiliki kemampuan dissipasi daya maksimum hingga 100 watt saja ( DATASHEETS ).
