OCL 60 WATT 50V SANSUI

pada tanggal

Tulisan ini tentang sebuah Power Amplifier OCL built up buatan SANSUI yang pada saat itu mampu mengeluarkan daya audio hingga 60 Watt pada beban 8 Ohm dengan menggunakan supplai 50V simetris.

SANSUI B77 adalah amplifier buatan era 80-an yang telah menggunakan banyak fitur tambahan pada rangkaian amplifiernya. Pada amplifier ini telah menggunakan transistor kaki 5  untuk rangkaian penguat awal yang menggunakan sistim penguat differensial.

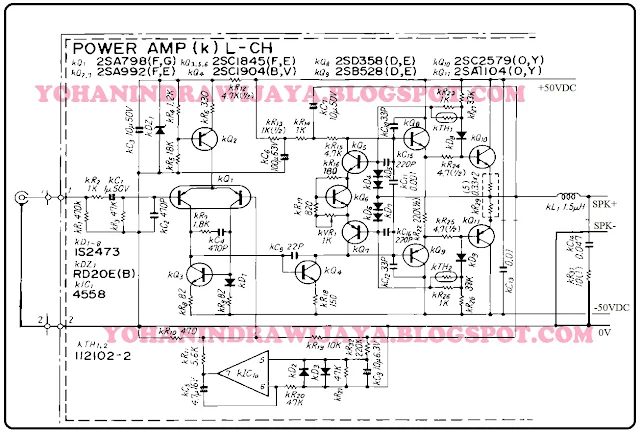

Berikut ini adalah potongan skema dari Power Amplifier SANSUI B77:

Seksi Power Amplifier pada SANSUI B77

Dari skema rangkaian di atas dapat kita simpulkan bahwa amplifier ini terdiri dari beberapa blok, antara lain:

  • penguat Awal Differensial,
  • Penguat Tegangan,
  • Servo driver,
  • Over Current Protection,
  • Driver Amplifier, dan
  • Final Power Amplifier
  • OPAMP  Servo amplifier

Transistor 2SC2579 mampu menghasilkan daya audio hingga 80 Watt ( DATASHEETS ).

Pasangan 2SC2579 2SA1104
Dengan menggunakan tegangan supplai 50 Volt simetris maka memungkinkan bagi power ini untuk menghasilkan daya audio hingga 150 Watt pada beban 8 Ohm.

Akan tetapi karena amplfiier ini menggunakan pengunci arus / OCP maka daya keluaran amplifier seperti terkunci hingga 60 Watt pada beban 8 Ohm.
