Dengan menggunakan tegangan supply 50 volt simetris sebenarnya kita bisa membikin sebuah power amplifier 100 watt dengan bermodalkan 1 final tipe 2sc4468 saja.
Skema power amplifier ini saya dapatkan dari sebuah power dengan merk YAMAHA seri AS201 Ini mirip dengan power amplifier buatan Yamaha dengan seri as201 yang hanya menggunakan transistor final nomor 2sc4468 .
Blok dari rangkaian power amplifier ini termasuk lumrah karena di situ ada penguat awal kemudian penguat tegangan kemudian ada fitur driver selanjutnya driver amplifier dan terakhir adalah final power amplifier
Berikut ini adalah potongan skema dari amplifier YAMAHA AS201 setelah pangkas dan edit:
 |
| Seksi Power pada YAMAHA AS201 |
PENJELASAN SKEMA
Rangkaian ini terdiri dari beberapa blok:
- Preamp Differensial ,
- Penguat Tegangan,
- Servo Driver
- Driver Amplifier
- Final Power Amplifier

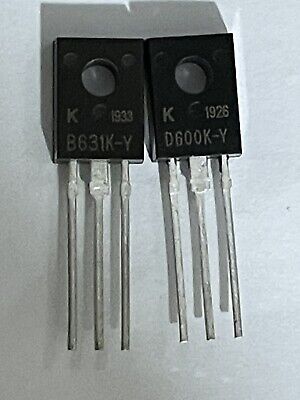

Transistor driver menggunakan transistor nomer 2SD600 dan 2SB631 yang memiliki kemampuan dissipasi hingga 1 Watt ( DATASHEETS ).
Transistor final output ini ( 2SC4468 ) memiliki kemampuan dissipasi daya hingga 100 Watt ( DATASHEETS ).
Jika rangkaian ini menggunakan tegangan 50 Volt dan kemampuan transistor adalah hanya sampai 100 watt, maka saya sarankan bagi anda untuk membikin beban speaker hanya 8 Ohm saja.
Beban Speaker di bawah 8 Ohm adalah riskan karena secara perhitungan, power amplifier akan menghasilkan daya sampai 150 Watt pada beban 8 dan akan menjadi 225 Watt pada beban 4 Ohm.
Perlu saya ingatkan di sini bahwa dissipasi transistor final hanya mampu sampai dengan 100 Watt.
