Tulisan ini tentang sebuah skema amplifier OCL buatan ROTEL yang menggunakan tegangan 48 Volt simetris serta 2 pasang transistor yang memiliki total daya hingga 200 Watt.
Skema berasal dari servis manual dari ROTEL seri RA1060, yang merupakan amplifier buatan era 70-an.
Servis manual mengatakan bahwa amplifier ini mengeluarkan output hingga 110 Watt pada beban 8 Ohm. Hitungan saya mengatakan bahwa dengan beban 4 Ohm masih mampu tercapai 207 Watt.
Akan tetapi saya katakan di sini bahwa amplifier ini menggunakan transistor dengan total daya 200 Watt dan masih memungkinkan untuk mencapai itu.
Penampakan power amplifier adalah LIHAT SINI sedangkan isi dalam rangkaian Power LIHAT INI.
SKEMA
Untuk mendapatkan skema rangkaian ini silahkan UNDUH SINI. Selanjutnya hasil pangkas dan edit adalah seperti gambar di bawah ini:
 |
| Seksi Power pada amplifier ROTEL RA1060 |
Dengan melihat skema maka kita bisa pastikan bahwa rangkaian power ini adalah simetris. Jika demikian maka hasil audio akan lebih bagus daripada amplifier yang asimetris dan menggunakan kapasitor boostrap.
Rangkaian terdiri dari beberapa blok, yakni:
- Preamp Differensial,
- Penguat Tegangan,
- Servo Driver,
- Driver amplifier,
- Final Power Amplifier.
Pada final power menggunakan 2 pasang transistor 2SD1047 2SB817.
 |

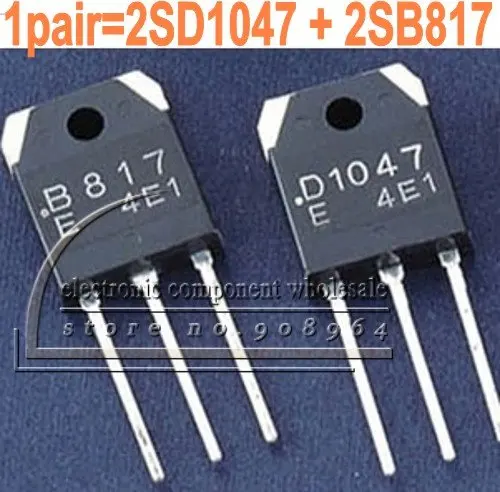

| Sepasang TR B817 / D1047 |
PENJELASAN
Dengan tegangan supplai 48 Volt maka masih memungkinkan bagi power amplifier ini untuk menghasilkan daya audio hingga 200 Watt pada beban 4 Ohm.
