PENGATUR NADA 4 POT GALLIEN KRUEGER GK2100

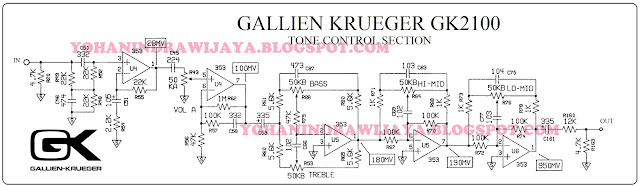

Seksi tone control pada GALLIEN kRUEGER GK2100

 Jika anda ingin membuat kloning tone control yang memakai fitur tone controlbertingkat dan menggunakan OPAMP, maka Tone control buatan GALLIEN KRUEGER ini adalah pilihan yang sesuai.

 GK2100 adalah amplifier gitar Bass buatan GALLIEN KRUEGER era 90-an yang memiliki 2 channel tone control. Pada salah satu channelnya memiliki 4 potensio

CATATAN SKEMA

Power supplai untuk rangkaian ini menggunakan tegangan simetris 15Volt. Memang dalam skema tidak ada akan tetapi jika anda membikin kloningannya wajib memberikan supplai untuk rangkaian ini.

Sebelum masuk ke OPAMP pertama, ada rangkaian Pass Filter  yang terdiri dari C50 sebagai pelolos nada treble, serta R49, C46, R48, R52 sebagai pelolos nada bass. Karena sinyal menjadi lemah maka mesti memerlukan penguatan arus yang dilakukan oleh OPAMP U4.

Penguatan OPAMP pertama ini adalah sebesar 10x dan C51= 1uF. Setelah masuk ke kapasitor kopling C45 ( 224nF ), maka sinyal ini akan masuk ke sbuah Potensio VOLUME.

Karena setelah masuk ke potensio terjadi penurunan arus sinyal kembali maka mesti dilakukan penguatan kembali oleh OPAMP U4 level selanjutnya.

Tone control dalam rangkaian ini menggunakan hingga 3 tingkat penguatan yang masing masing tingkat dilaksanakan oleh OPAMP.
