MASTER EQ INTERM CA5115

MIXER audio buatan InterM ini termasuk Mixer buatan era 90an.

Mixer dengan power Ca 5115 merupakan 5 input mixer Mono sekaligus power amplifier di dalamnya dengan daya sebesar 150 watt pada beban 4 Ohm atau 100 watt pada beban 8 Ohm

5 input ini sebenarnya tepat untuk digunakan aplikasi sederhana di dalam rumah atau di sebuah tempat yang mini misalkan dia dipakai untuk sumber microphone DVD gitar maupun audio lainnya.

Dalam channel tersedia tone control dan kontrol terdiri dari treble dan bass.

Brosur DI SINI.

X

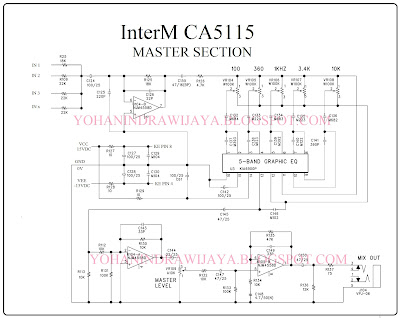

SKEMA MASTER DAN MASTER EQ

Pada artikel ini saya hanya membahas rangkaian Master pada Mixer Power

Rangkaian Master ini terdiri dari beberapa blok, yakni blok Master, Blok Equalizer 5 kanal,  Penguat sinyal dari Equalizer, serta penguat sinyal yang berasal dari Master Fader atau Master Level.

Seksi Master vol dan Master EQ pada InterM CA5115

Output dari 5 preamp kanal ini akan berkumpul pada pin 6 dari Opamp nomor u104 untuk kemudian dicampur oleh opamp.

Kita bisa mengubah besar level dari pencampuran ini dengan mengubah nilai R 125 menjadi lebih besar atau lebih kecil pada artikel ini nilai resistor Master adalah 18K Ohm.

Selanjutnya sinyal dari output OPM ini akan masuk ke rangkaian equalizer 5 kanal yang menggunakan IC dengan seri KIA 6900P

5 kenal ini kemudian disetting dengan menggunakan beberapa kapasitor milar sehingga membentuk jaringan printer untuk frekuensi 100Hz, 360Hz, 1kHz, 3.4kHz dan 10kHz.

Output dari rangkaian equalizer Ini ada pada pin nomor 13,  Kemudian terkopling oleh Elco C 145 untuk masuk ke pin nomor 2 dari opamp U104.

Opamp ini sepertinya hanya bertugas sebagai pembalik fasa saja yang kemudian akan masuk ke potensio master level.

Output dari potensio Master level ini akan masuk ke Opamp U 105 pin 5 untuk mengalami penguatan. Kemudian output dari OPM ini menjadi output dari mixer ini.
