TENTANG G100-115
Menurut buku manualnya, Yamaha nomer G100-115 berarti 100W pada spiker 15".
Bobot ampli ini sekitar 31 kilogram.
Barang aslinya seperti berikut ini:
 |
| FOTO MILIK GSFANATIC_COM |
SKEMA TONE KONTROL
Menurut skema aslinya, rangkaian Tone kontrol ini menggunakan power suppai sebesar 36VDC tunggal.
Penguat sinyal pertama (TR1) menggunakan transistor dari jenis FET, sedangkan transistor kedua menggunakan transiston NPN biasa.
Pada soket input, jika kita menggunakan soket H iput, maka R input yang 68K itu akan menjadi 34 KOhm karena terparale, yang artinya sinyak kecil bisa masuk.
Akan tetapi jika menggunakan soket yang LOW, maka sainyal masuk akan dibagi menjadi 2 sehingga sinyal hanya 1/2 saja. Jadi untuk L input biasanya diperuntukkan bagi sumber audio bersinyal kuat atau ber-impedansi rendah.
 |

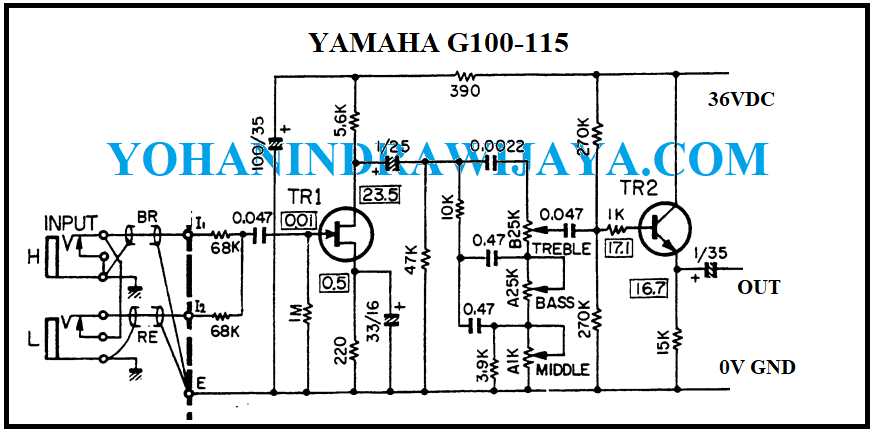

| SKEMA MIC PREAMP DAN TONE KONTROL |
Jika saya perhatikan, tone kontrol ini menggunakan rangkain tone kontrol gaya lama.
Tone kontrol ini menggunakan 3 potensio untuk mengatur nada, yakni untuk treble, middle dan bass.
KESIMPULAN
TONE KONTROL YAMAHA dengan nomer G100-115 ini masih cocok untuk rumah.
