SKEMA TONE KONTROL STUDIOMASTER POWERHOUSE VISION 912

pada tanggal

 Studiomaster adalah merk audio terkenal dari Inggris. Berdiri pada era 70-an, tepatnya tahun 1976.

Kali ini saya sedang mencari sebuah Mixer dengan nama STUDIOMASTER POWERHOUSE VISION 912.

Jika melihat dari gayanya, sepertinya Mixer ini buatan era 2000.

Setelah menemukan skemanya diwebsite INI , maka saya ingin bagikan kepada anda skema TONE KONTROL nya.

Tone Kontrol adalah rangkaian yang paling menentukan dalam sebuah alat elektronik terutama MIXER.

PENAMPAKAN MIXER

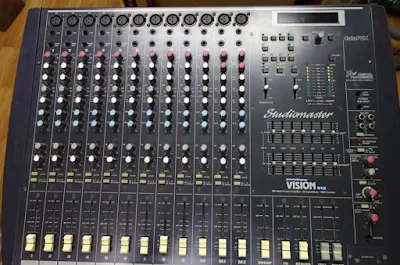

Penampakan mixer seperti ini masbro:



Jika kita perhatikan, maka mixer ini memiliki fitur yang lumayan pada jamannya.

12 soket XLR untuk input LO input, 12 soket AKAI untuk line input,  dan 12 soket insert .

Setiap channel berisikan 9 potensio putar dan 1 potensio geser.

Potensio putar ini tugas masing-masing adalah:

  1. MIC GAIN
  2. LINE GAIN
  3. HI EQ
  4. MID EQ
  5. LO EQ
  6. AUX1
  7. REV
  8. FB
  9. PANPOT
  10. POT GESER: FADER
MIXER ini juga menyediakan rangkaian MASTER CONTROL dan MASTER EQUALIZER.

Untuk master Equalizer nya menggunakan 7 potensio geser sebanyak 2  unit.

SKEMA TONE KONTROL

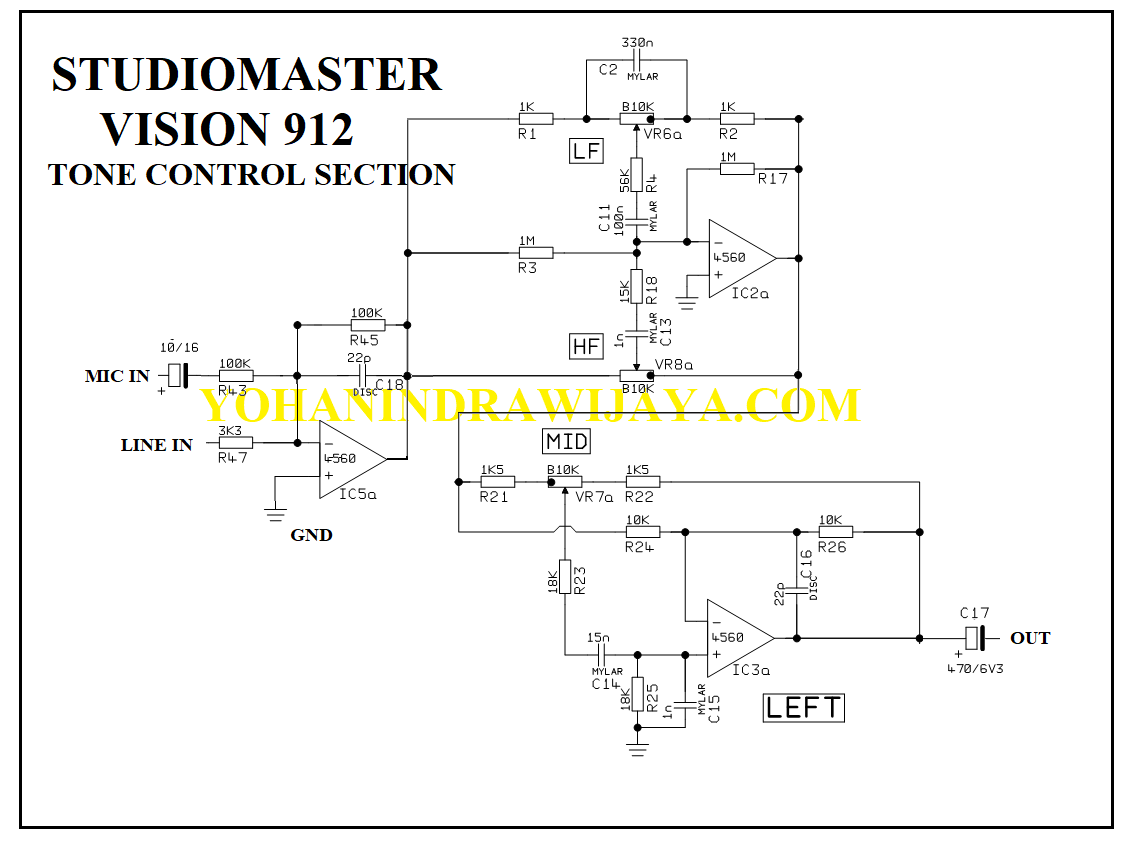

Saya hanya mengambil skema TONE KONTROL nya saja. Hasi pangkasan dan suntingan adalah seperti gambar dibawah ini:

Pada mixer ini menggunakan sistim 2 jenis inputan, yakni dari line input dan mic input.

Sinyal yang berasal dari masing OPAMP ditemukan dalam IC5A untuk dicampur.

Rangkaian EQ atau Tone Kontrol dari Mixer ini menggunakan 3 OPAMP.

OPAMP 1 untuk mencampur sinyal dari LINE dan MIC, OPAMP 2 untuk mengatur Frek HI dan LO, OPAMP 3 untuk mengatur GAIN dari frek MIDDLE.

PENJELASAN SKEMA

Sinyal yang telah dipertemukan oleh OPAMP 5A ini selanjutnya masuk ke rangkaian tone kontrol baxandall pengurus nada trebele dan bass.

Pengurus nada bass atau LF adalah R1,2 ( 1K ), Potensio VR6 ( B10K ), R4 ( 56K ), C2 ( 330nF ), dan C11 ( 100nF ).

Untuk nada trebele atau HF diurus oleh potensio VR8 ( B10K ), c13 ( 1nF ), dan R18.

Nada yang lain termasuk Middle masuk lewat R3 ( 1M ). Penguatan nada ini dibantu oleh R feedback R17 ( 1M ).

Selepas di ampli oleh OPAMP IC2A, maka sinyal ini masuk ke penguat nada IC3A.

IC3A bertugas untuk menyaring dan memperkuat nada middle via R21, R22 ( 1K5), potensio VR7a ( B10K ), R23 ( 18K ), C14 ( 15nF ), R25 ( 18K ), dan C15 ( 1nF ).

Sedangkan R24 dan R26 berfungsi untuk memasukkan dan meng ampli sinyal yang bukan kategori middle.  C16 untuk meredam noise frekwensi tinggi.

Output dari OPAMP ini dilarikan ke rangkaian fader dan AUX, REV dan FB yang melewati C17 terlebih dahulu.
