OCL 150W DENGAN TRAVO APA ADANYA

AMPLI         CATUR      PLC     TV/AV    ELEKTRO    GITAR
INSTRUMENTASI  KOMPUTER    MUSIK   SOFTWARE



   OCL 150W tidak selalu harus menggunakan travo yang di inginkan. Semisal produsen kit kit an mengatakan jika harus menggunakan travo 24V dengan CT, Ampere 5A asli, maka berikut ini saya buatkan saran rangkaian untuk keadaan darurat, dimana OCl anda tetap bisa menyala ( walaupun tidak optimal dan asal berbunyi normal saja ) walaupun tidak sampai volume penuh misalnya.

Berikut ini adalah gambar ilustrasi OCl di supplai dengan travo yang sesuai dengan permintaan

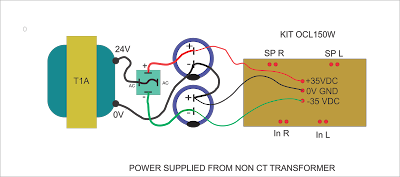

 Berikut ini adalah gambar ilustrasi Power anda disupplai dari travo yang tidak ber CT.


Dengan bermodalkan travo 24V tanpa CT, dan Amperenya kecilpun bisa dipakai untuk menyalakan Power Amplifier anda. Syaratnya dalah Elco yang anda pakai harus berkapasitas besar. Disarankan diatas 4700uF. tegangan kerja elco cukup 50V saja biar awet sedikit.

Berikut ini adalah ilustrasi Power di supplai dari travo ber CT tapi tegangannya terlampau kecil.


Gambar diatas dijelaskan bahwa CT dari travo anda tidak dipakai. Berarti anda menggunakan sebuah travo yang dianggap non Ct sebesar 2x12V=24VAC. Elco harus besar untuk mencegah drop pada saat sinyal nada bass besar.

Silahkan mencoba. Hasilnya anda yang akan menilainya.
