MENGENAL PANEL MOTOR STARTER MAXITHERM 2014

AMPLI         CATUR      PLC     TV/AV    ELEKTRO    GITAR
INSTRUMENTASI  KOMPUTER    MUSIK   SOFTWARE

Sejak kedatangan pak PUDI UTOMO dari PG Rejo Agung Baru, banyak sekali perubahan yang dilakukan di Perusahaan kami, PG Krebet Baru II, Bululawang Kab Malang.
Gebrakan beliau betul betul diluar kemampuan kami, petugas lapangan seksi Instrumentasi PG Krebet Baru II Malang.
Diantara banyak gebrakan, diantaranya adalah perubahan sistim starter pada BOILER MAXITHERM, Boiler buatan BOUSTED MAXITHERM INDONESIA, pada 2008 lalu.

Ratusan utas kabel di "gagrat" untuk dibikin lebih mudah, dan dirubah menjadi panel starter versi kita sendiri; lebih simpel dan lebih mudah dalam pengalamatannya.

Berikut ini saya tampilkan skema asli dari panel starter motor motor di boiler Maxithem hasil tracing saya ( kulihat. ku urut dan kugambar ). sebelum di modif lebih simpel lagi.

 1.INDUCED DRAFT FAN
IDF
 2. FEED WATER PUMP

FWP
3. FORCED DRAFT FAN

FD FAN
 4. SECONDARY AIR FAN

5. PULSATING DAMPER

6. DEAERATOR PUMP1
DEAERATOR PUMP1

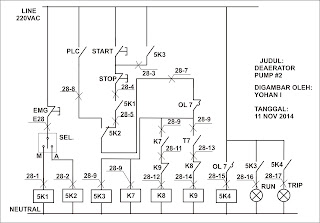

7. DEAERATOR PUMP2
DEAERATOR PUMP2
8.ASH CONVEYOR DUST COLLECTOR

ASH CONVEYOR DUST COLLECTOR

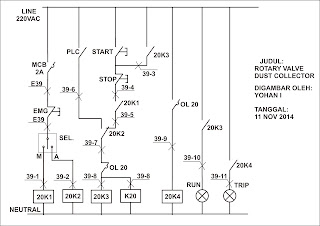

 9.ROTARY VALVE DUST COLLECTOR

ROTARY VALVE DUST COLLECTOR
 10. ASH CONVEYOR AIR PREHEATER

ASH CONVEYOR AIR PREHEATER
 11.ROTARY VALVE AIR PREHEATER

ROTARY VALVE AIR PREHEATER
12.ASH CONVEYOR BOTTOM DRUM

ASH CONVEYOR BOTTOM DRUM

13. ROTARY VALVE BOTTOM DRUM

ROTARY VALVE BOTTOM DRUM

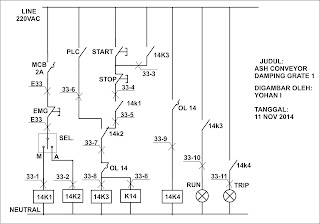

14. ASH CONVEYOR DAMPING GRATE

ASH CONVEYOR DAMPING GRATE

ASH CONVEYOR DAMPING GRATE1

 15. BAGGASSE OUT
BAGGASSE OUT
16. BAGGASSE MAIN
MAIN BAGGASSE

17. BAGGASSE IN

BAGGASSE IN

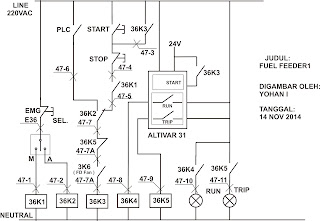

 18. FUEL FEEDER
FUEL FEEDER 1
FUEL FEEDER 2
FUEL FEEDER 3

FUEL FEEDER 4
